La technologie des échangeurs de chaleur à caloduc
Introduction du système d'échangeur de chaleur à caloduc :

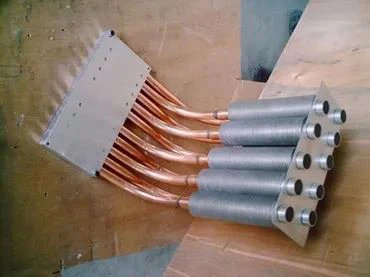

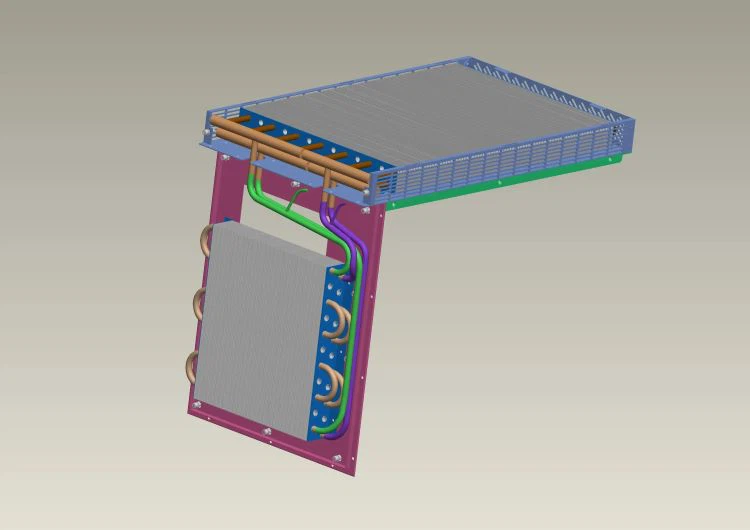

Le caloduc est un équipement de transfert de chaleur à deux phases avec une conductivité thermique efficace élevée. Le caloduc peut être encastré dans la plaque métallique pour l'échange thermique ou assemblé avec le dissipateur thermique pour le transfert thermique du fluide. En raison de la capacité de conduction thermique élevée, l'échangeur de chaleur avec caloduc est beaucoup plus petit que l'échangeur de chaleur traditionnel pour faire face à un flux de chaleur élevé. L'échangeur de chaleur à caloduc utilisé pour les équipements de récupération de chaleur est conçu pour récupérer la chaleur sensible. Par rapport à la méthode traditionnelle, l'avantage d'utiliser un échangeur de chaleur à caloduc est qu'il peut transmettre une grande quantité de chaleur à travers une petite section transversale sur une distance considérable sans apporter de puissance supplémentaire au système (à l'exception du ventilateur utilisé pour entraîner le flux d'air), et la conception est simple et facile à fabriquer.
Influence des paramètres de l'échangeur de chaleur caloduc :
1.Diamètre du caloduc : lorsque les autres paramètres restent inchangés, la zone d'échange de chaleur augmente avec l'augmentation du diamètre du caloduc, de sorte que l'échange de chaleur augmente en conséquence. Dans une certaine plage de diamètre de tuyau, l'augmentation de l'échange de chaleur est approximativement linéaire avec le changement de diamètre du tuyau. Lorsque le diamètre du tuyau augmente à un certain degré, le taux de changement et l'effet de l'échange de chaleur diminueront progressivement, c'est-à-dire que l'influence sur l'échange de chaleur deviendra plus petite.
2. Espacement des ailettes : l'ajout d'ailettes à l'échangeur de chaleur à caloduc est un moyen puissant d'améliorer l'échange de chaleur. Avec l'augmentation progressive de l'espacement des ailettes, le nombre d'ailettes par unité de longueur diminue et la zone d'expansion supplémentaire diminue, de sorte que l'échange de chaleur diminue.
3. Hauteur de l'ailette : l'échange de chaleur de l'échangeur de chaleur à caloduc augmente évidemment avec l'augmentation de la hauteur de l'ailette, et lorsque la hauteur de l'ailette continue d'augmenter, l'augmentation de l'échange de chaleur diminue soudainement. La capacité de la hauteur des ailettes à améliorer l'échange de chaleur est limitée, et une fois qu'elle dépasse la limite, cela affectera l'effet de transfert de chaleur.
Comparé à l'échangeur de chaleur à ailettes traditionnel, l'échangeur de chaleur à caloduc a une efficacité d'échange de chaleur plus élevée. Bien que les exigences de processus de l'échangeur de chaleur à caloduc soient plus exquises que l'échangeur de chaleur traditionnel et plus d'investissement au stade initial, les avantages en matière d'économie d'énergie sont plus considérables. Comparé à l'échangeur de chaleur traditionnel, l'échangeur de chaleur à caloduc a de meilleures performances thermiques et une meilleure efficacité d'échange de chaleur.
