Vue d'ensemble du refroidissement liquide de la chambre à vapeur
Avec l'avènement des performances des processeurs de téléphonie mobile et de l'ère 5g, davantage de données doivent être traitées. Les performances des appareils mobiles tels que les téléphones portables sont de plus en plus élevées, ce qui pose également de plus grands défis en matière de performances thermiques. La plupart des nouvelles machines phares et des téléphones mobiles 5g utilisent le refroidissement liquide VC. Beaucoup de gens ne connaissent peut-être pas le refroidissement liquide VC. Quelle est la différence entre le refroidissement par liquide VC et le refroidissement par tube de cuivre. Avec ces questions, la petite série suivante vous présentera le refroidissement liquide VC.

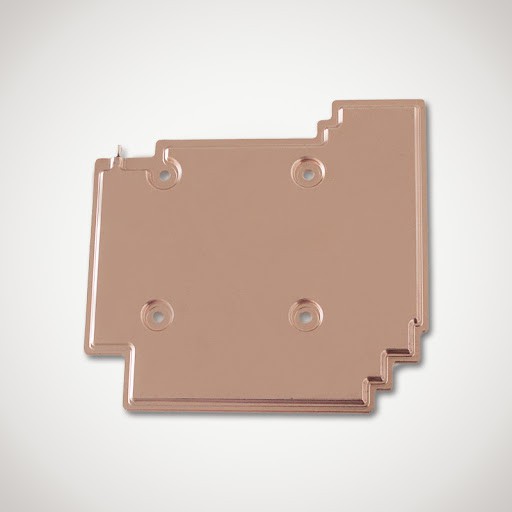

CV(chambre à vapeur) La plaque de refroidissement liquide signifie que la technologie des plaques de trempage à chambre à vide, également connue sous le nom de plaque d'égalisation de température et de plaque de trempage, est un moyen de transfert de chaleur à haut rendement.
Principe de fonctionnement:
1. Lorsque la base VC est chauffée et que la source de chaleur chauffe le micro-évaporateur à mailles de cuivre - absorption de chaleur
2. Le liquide de refroidissement (eau purifiée) est chauffé dans l'environnement à ultra-basse pression sous vide et s'évapore rapidement dans l'air chaud - endothermique
3. La chambre à vapeur adopte une conception sous vide et l'air chaud circule plus rapidement dans le micro-environnement en maille de cuivre - conduction thermique
4. L'air chaud est chauffé, dissipe la chaleur lorsqu'il rencontre la source froide sur la partie supérieure de la plaque rayonnante et se recondense en liquide - dissipation thermique
5. Le liquide de refroidissement condensé retourne vers la source d'évaporation au bas de la plaque de trempage à travers le tuyau capillaire à microstructure en cuivre - reflux. Le liquide de refroidissement renvoyé est chauffé à travers l'évaporateur, puis gazéifié à nouveau, et absorbe la chaleur > conduit la chaleur > dissipe la chaleur à travers le micro-tuyau en maille de cuivre, qui agit de manière répétée.
Identique au refroidissement par caloduc en cuivre : la paroi interne du VC est une couche de structure capillaire, qui est remplie de liquide et mise sous vide. Lorsque la chaleur est libérée, le liquide interne est gazéifié et transféré vers la couche de condensation, où il est refroidi et condensé en eau. À partir de ce processus, le caloduc et le VC semblent être la même chose.
La différence avec le caloduc en cuivre :
Différent du caloduc, les produits VC sont fabriqués en aspirant d'abord puis en injectant de l'eau pure, de sorte que toutes les microstructures puissent être remplies. Le milieu de remplissage n'utilise pas de méthanol, d'alcool, d'acétone, etc., mais utilise de l'eau pure dégazée, ce qui peut améliorer l'efficacité et la durabilité de la chambre à vapeur.
La technologie de refroidissement par caloduc est relativement mature et le prix est relativement bas. VC dissipe la chaleur plus rapidement, mais le coût est plus élevé. Il est généralement utilisé dans les produits électroniques avec un volume plus petit et une dissipation thermique plus rapide.
Le petit volume peut rendre le contrôle du module du dissipateur thermique aussi mince que la faible consommation d'énergie d'entrée de gamme; La conduction thermique est rapide, ce qui est moins susceptible d'entraîner une accumulation de chaleur. La forme n'est pas limitée et peut être carrée, ronde, etc., ce qui convient à divers environnements de dissipation thermique. Température de départ basse ; Vitesse de transfert de chaleur rapide ; Bonne performance d'égalisation de température ; Puissance de sortie élevée ; Faible coût de fabrication ; Longue durée de vie ; Poids léger.
