Quelle est la différence entre un ventilateur de refroidissement à 2 broches, 3 broches et 4 broches
Des ventilateurs de refroidissement sont nécessaires pour le processeur, la carte graphique, le châssis et l’alimentation. Comment contrôler le bruit et les performances des fans est également un événement majeur. Beaucoup de gens ne peuvent toujours pas faire la différence entre les ventilateurs à 2 broches, 3 broches et 4 broches.
Il existe de nombreuses méthodes de classification pour les ventilateurs de refroidissement, y compris DC, DC et AC, ainsi que pour les brosses, les brushless, les roulements à billes et les roulements à huile. Ici, nous parlons principalement de l’interface de ligne électrique des ventilateurs de refroidissement, qui peut être divisée en 2 broches, 3 broches et 4 broches .
Ventilateur à 2 broches: simple et rugueux, mais il ne peut pas mesurer la vitesse
Le ventilateur de refroidissement à 2 broches signifie qu’il n’a que deux types de lignes électriques, l’une pour la mise à la terre et l’autre pour l’alimentation. Il a une structure simple, mais peu de fonctions et ne peut pas mesurer la vitesse. Si vous voulez accélérer la régulation, vous devez utiliser d’autres solutions.

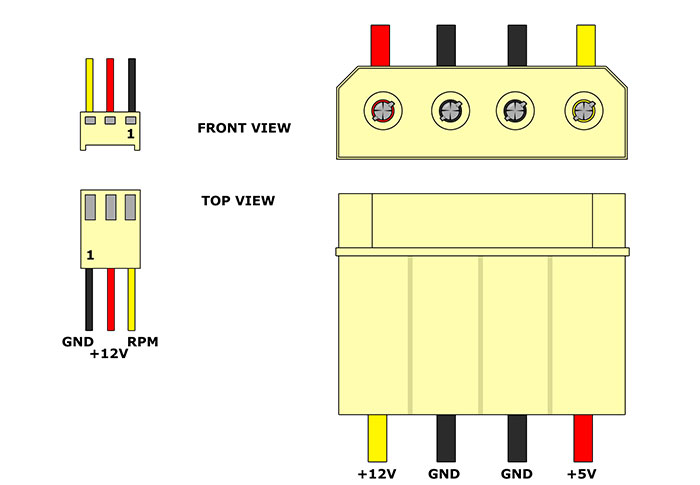

Ventilateur à 3 broches: régulation de la vitesse de tension VC, faible flexibilité
L’interface de ventilateur à 3 broches ajoute une ligne jaune sur la base du rouge et du noir d’origine. Il est principalement responsable de la mesure de la vitesse. Grâce à elle, la carte mère peut détecter si le ventilateur tourne et la vitesse. Cependant, la régulation de la vitesse du ventilateur à 3 broches est réalisée en ajustant la tension du ventilateur. Premièrement, la réglementation de la vitesse n’est toujours pas assez flexible. La détection de température provient de la carte mère et ne peut pas refléter les informations d’état du processeur en temps réel, De plus, le BIOS de la carte mère est nécessaire pour définir divers paramètres, de sorte que la vitesse peut être ajustée dépend du fait que la carte mère la prenne en charge ou non.
Ventilateur à 4 broches : régulation de vitesse plus flexible et intelligente :
De 2 broches à 3 broches, le problème de la régulation de la vitesse du ventilateur n’a pas été complètement résolu. Par conséquent, à l’ère du LGA775, les fabricants conjoints d’Intel ont lancé une nouvelle spécification de régulation de la vitesse PWM. Le ventilateur de refroidissement est devenu quatre broches et une ligne PWM (modulation de largeur d’impulsion) est ajoutée sur la base de 3 broches. La ligne PWM supplémentaire consiste à utiliser le mécanisme PWM pour ajuster la vitesse du ventilateur, et la tension du ventilateur est constante, ce qui évite une série d’inconvénients de contrôler la tension pour changer de vitesse.
Parfois, même si le ventilateur est contrôlé par PWM à 4 broches, il ne peut toujours pas contrôler la vitesse intelligemment lorsqu’il est connecté à la carte mère. Ce problème peut être lié à la carte mère, car les interfaces à 4 broches sur la carte mère ne sont pas nécessairement contrôlées par PWM, mais aussi par tension. À l’heure actuelle, les ventilateurs à 2 broches sont rares dans l’utilisation quotidienne, et il y a plus de ventilateurs à 3 broches et à 4 broches. Du point de vue de l’expérience d’utilisation, les ventilateurs à 4 broches avec fonction PWM et carte mère sont le premier choix, et la plupart des ventilateurs avec carte mère et radiateur CPU sont PWM à 4 broches.
