Référence de conception de la chambre à vapeur

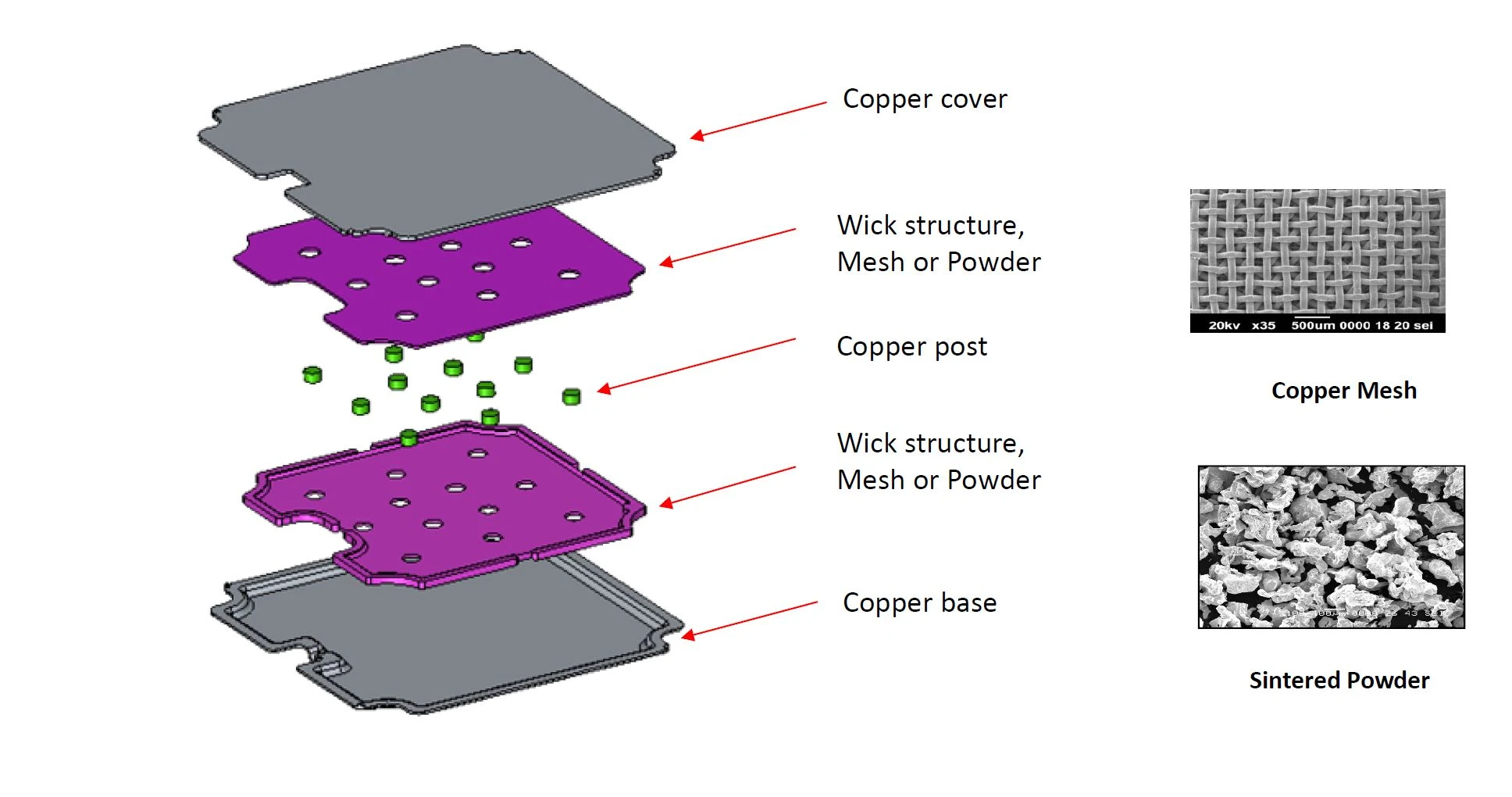

Les chambres à vapeur sont directement appelées chambre à vapeur, généralement appelée caloduc plan, plaque d'égalisation de température et plaque d'égalisation de chaleur dans l'industrie. Avec l'amélioration continue de la densité de puissance de la puce, le VC a été largement utilisé dans la dissipation thermique des CPU, NP, ASIC et autres appareils haute puissance.
Le dissipateur thermique VC est meilleur que le caloduc ou le dissipateur thermique à substrat métallique :
Bien que le VC puisse être considéré comme un caloduc plan, il présente néanmoins certains avantages fondamentaux. Il a un meilleur effet d'égalisation de la température que le métal ou le caloduc. Cela peut rendre la température de surface plus uniforme (réduire les points chauds). Deuxièmement, l'utilisation d'un radiateur VC peut établir un contact direct entre la source de chaleur et l'équipement, afin de réduire la résistance thermique ; Le caloduc doit généralement être noyé dans le substrat.
Utilisez VC pour égaliser la température au lieu de transférer la chaleur comme un caloduc :
Les caloducs sont le choix idéal pour connecter les sources de chaleur aux ailettes distales, en particulier pour les chemins relativement tortueux. Même si le chemin est rectiligne et que la chaleur doit être transférée à distance, les caloducs sont plus utilisés que le VC. C'est la principale différence entre le caloduc et le VC. Le caloduc se concentre sur le transfert de chaleur.
Utilisez VC lorsque le budget thermique est serré :
La température ambiante maximale du produit moins la température maximale de la filière est appelée budget thermique. Pour de nombreuses applications extérieures, cette valeur est supérieure à 40 ℃.
La surface VC doit être au moins 10 fois supérieure à la surface de la source de chaleur：
Familier du caloduc, la conductivité thermique du VC augmente avec l'augmentation de la longueur. Cela signifie que VC avec la même taille que la source de chaleur a peu d'avantage sur le substrat de cuivre. La surface de VC doit être égale ou supérieure à dix fois la surface de la source de chaleur. Lorsque le budget thermique est important ou que le volume d'air est important, cela peut ne pas être un problème. Cependant, en général, la surface inférieure de base doit être beaucoup plus grande que la source de chaleur.
Autres facteurs de considération :
Taille : Théoriquement, il n'y a pas de limite de taille, mais la longueur et la largeur du VC utilisé pour le refroidissement des équipements électroniques dépassent rarement 300-400 mm.
L'épaisseur du VC conventionnel est comprise entre 2,5 et 4,0 mm.
Densité de puissance : L'application idéale de VC est que la densité de puissance de la source de chaleur est supérieure à 20 W/cm2,
mais de nombreux équipements dépassent en réalité les 300 W/cm2.
Traitement de surface : le nickelage est souvent utilisé
Température de fonctionnement : VC peut résister à de multiples chocs thermiques et froids, mais leur plage de température de fonctionnement typique est de 1 à 100 .
Pression : VC est généralement conçu pour résister à une pression de 60 psi avant déformation. De nombreux produits réels peuvent atteindre 90 PSI.
