Facteurs affectant la dissipation thermique (refroidissement par air)
Efficacité du transfert de chaleur :
L'efficacité du transfert de chaleur est la clé de la dissipation de la chaleur. Les facteurs qui affectent l'efficacité du transfert de chaleur sont les suivants.
1. Le nombre et l'épaisseur des caloducs : plus il y a de caloducs, mieux c'est, généralement 2 tuyaux suffisent, 4 tuyaux suffisent, 6 et plus sont des radiateurs haut de gamme ; plus le tuyau en cuivre est épais, mieux c'est (principalement 6 mm, mais aussi 8 mm).
La taille de la zone de contact entre l'ailette et l'air
L'ailette est responsable de la dissipation de la chaleur. Sa tâche est de dissiper la chaleur envoyée par le caloduc dans l'air. Par conséquent, l'ailette doit être en contact avec l'air autant que possible. Certains fabricants concevront soigneusement certaines bosses pour qu'elles soient aussi grandes que possible. Augmenter la surface des ailettes.
Volume d'air
Le volume d'air représente le volume total d'air que le ventilateur peut envoyer par minute, généralement exprimé en CFM. Plus le volume d'air est important, meilleure est la dissipation de la chaleur. Les paramètres du ventilateur comprennent également : la vitesse, la pression du vent, la taille des pales du ventilateur, le bruit, etc. La plupart des ventilateurs disposent désormais d'une régulation de vitesse intelligente PWM. Ce à quoi nous devons faire attention, c'est le volume d'air, le bruit, etc.
Processus de base de transfert de chaleur :
① Contact direct du caloduc: La base de ce schéma est très courante, et le radiateur général de cent yuans et moins est de ce type. Afin d'assurer la planéité de la surface de contact avec le CPU, cette solution va aplatir et polir le tube de cuivre, ce qui rend le tube de cuivre déjà fin plus fin. Au fil du temps, des irrégularités apparaîtront, ce qui affectera l'efficacité de la conduction thermique. Les grandes usines régulières poliront le tube de cuivre très plat, de sorte que la zone de contact avec le processeur est plus grande et l'efficacité de conduction thermique est élevée. Les tuyaux en cuivre de certains fabricants de copieurs sont inégaux, ce qui fait que certains tuyaux en cuivre ne touchent pas du tout le processeur lorsqu'ils fonctionnent, donc peu importe le nombre de tuyaux en cuivre, ce n'est qu'une fantaisie.
② Soudage du fond en cuivre (polissage miroir): La base de ce schéma est légèrement plus chère, car la base de transfert de chaleur est directement transformée en une surface de miroir, qui a une zone de contact plus élevée et un meilleur effet de conduction thermique. Ainsi, les radiateurs refroidis par air de milieu à haut de gamme utilisent ce schéma.
③Plaque chauffante : il s'agit d'un schéma rarement vu. Le principe est similaire à celui d'un caloduc. Il transfère également la chaleur en évaporant le liquide lorsqu'il rencontre la chaleur, puis se liquéfie lorsqu'il rencontre le froid. Ce schéma conduit la chaleur de manière uniforme et a un rendement élevé, mais le coût est très élevé. , Donc c'est's rare.
3. Graisse conductrice thermique : en raison de problèmes de processus de fabrication, il est impossible d'avoir une surface de contact complètement plate entre la base du radiateur et le processeur (même si vous avez l'air plat, vous pouvez voir des irrégularités sous une loupe), vous devez donc Appliquez une couche de graisse de silicone avec une conductivité thermique plus élevée pour combler ces zones inégales pour aider à conduire la chaleur.
La conductivité thermique de la graisse de silicone est bien inférieure à celle du cuivre, il suffit donc d'appliquer une fine couche uniformément. Si le revêtement est trop épais, cela affectera la dissipation de la chaleur. La conductivité thermique de la graisse de silicone générale est comprise entre 5 et 8 et la conductivité thermique la plus chère est de 10 à 15.

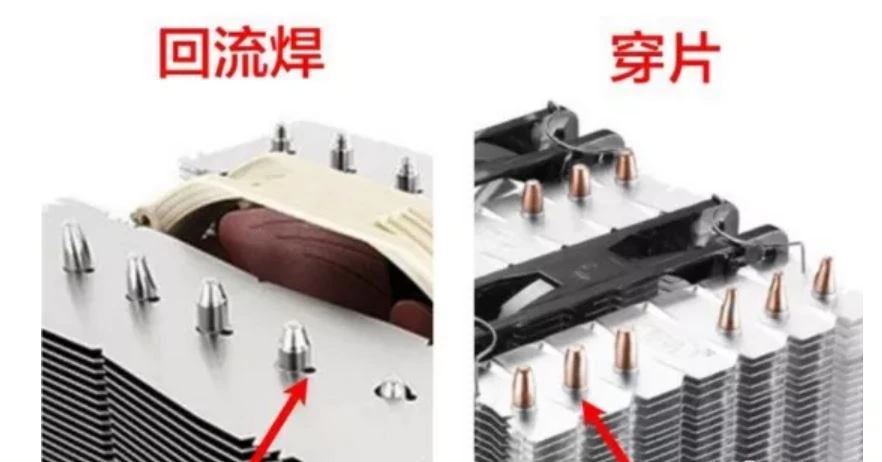

4. Le processus à la jonction des ailettes rayonnantes et du caloduc : le caloduc est intercalé entre les ailettes et doit transférer la chaleur aux ailettes, de sorte que la technologie de traitement à la jonction affectera également la conductivité thermique. La technologie de traitement actuelle a deux types :
La soudure par refusion : consiste à souder les deux ensemble. Cette solution a un coût élevé, mais a une bonne conductivité thermique, et est très ferme, et il n'est pas facile de desserrer les ailettes.
Aileron de port : également appelé"finition" ; traiter. Il s'agit de faire des trous dans les ailettes, puis d'insérer le tube de cuivre thermoconducteur dans les ailettes à l'aide d'une force externe. Ce genre de procédé est peu coûteux, bien que simple, mais il n'est pas facile de bien le faire, car il faut considérer des problèmes tels qu'un mauvais contact et des ailettes desserrées (si vous le ramassez, les ailettes vont glisser sur le caloduc, et l'effet de conduction thermique peut être imaginé. Et obtenu).
