4 points de conception thermique principalement PCB
Dans la conception de circuits imprimés, la conception de circuits est la plus élémentaire pour les ingénieurs. Cependant, de nombreux ingénieurs ont tendance à être prudents dans la conception complexe et difficile des PCB, mais ignorent certains points auxquels il faut prêter attention dans la conception de base des PCB, ce qui entraîne des erreurs. Le schéma de circuit parfait peut avoir des problèmes ou complètement tomber en panne lorsqu'il est converti en PCB. Par conséquent, afin d'aider les ingénieurs à réduire les modifications de conception et à améliorer l'efficacité du travail dans la conception de PCB, ce document met en avant plusieurs aspects auxquels il convient de prêter attention dans le processus de conception de PCB.
1. Matériau de refroidissement thermique :
Dans la conception de la carte PCB, la conception du système de dissipation thermique comprend la sélection de la méthode de refroidissement et des composants de dissipation thermique, ainsi que la prise en compte du coefficient de dilatation à froid. À l'heure actuelle, les moyens courants de dissipation thermique des PCB sont : la dissipation thermique à travers le PCB lui-même, en ajoutant un radiateur et une carte de conduction thermique au PCB.
2. Sélection et disposition des composants dans la conception de PCB
Dans la conception de PCB, il ne fait aucun doute que nous devons faire face au choix des composants. Les spécifications de chaque composant sont différentes et la sélection des composants électroniques appropriés est très importante pour le contrôle du chauffage des PCB. La mise en page nécessite également une attention particulière. Lorsqu'un grand nombre de composants sont ensemble, ils peuvent produire plus de chaleur, entraînant la déformation et la séparation de la couche de réserve de soudure, et même enflammer l'ensemble du PCB. Par conséquent, les ingénieurs de conception et de mise en page des circuits imprimés doivent travailler ensemble pour s'assurer que les composants ont une disposition appropriée.
3. Conception pour la testabilité
Avec la miniaturisation des produits électroniques, le pas des composants devient de plus en plus petit et la densité d'installation deviendra de plus en plus grande. Il y a de moins en moins de nœuds de circuit à tester, il est donc de plus en plus difficile de tester en ligne l'assemblage de la carte imprimée. Par conséquent, lors de la conception du PCB, nous devons pleinement tenir compte des conditions électriques, physiques et mécaniques de la testabilité de la carte imprimée et utiliser un équipement mécanique et électronique approprié pour les tests.

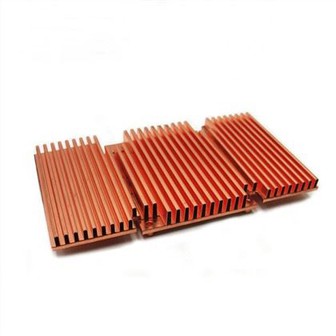

4. Le choix du radiateur de refroidissement :
La fonction du radiateur est de transférer la chaleur des parties chauffantes du PCB vers le dissipateur thermique et de dissiper la chaleur dans l'air à l'aide du système de refroidissement, afin d'assurer la température de fonctionnement optimale du PCB. Selon les spécifications et la demande de chauffage du PCB, sélectionnez la taille appropriée du radiateur pour augmenter la durée de vie de conception du PCB.
